Konstruktionsvollholz

KVH® Konstruktionsvollholz ist die High-Tech- Weiterentwicklung von Bauholz. Für den modernen Holzrahmenbau ist KVH® wegen seiner besseren Qualität und Dimensionsstabilität ein unverzichtbarer Werkstoff geworden.

Konstruktionsvollholz ist Bauschnittholz aus zentraleuropäischem Nadelholz (in der Regel Fichte und Tanne) für Einsatzbereiche im modernen Holzbau. Es gibt KVH® in zwei Arten: KVH®-SI Konstruktionsvollholz sichtbar, KVH®-NSI Konstruktionsvollholz nicht sichtbar. Definierte Nutzlasten, größere Spannweiten, filigrane Konstruierbarkeit, ästetisch anspruchsvolle Oberflächen und schnelle, standortnahe Verfügbarkeit sind charakteristische Eigenschaften von KVH®. Durch Keilzinkung ist eine Herstellung in fast jeder beliebigen Länge möglich.

KVH® Konstruktionsvollholz von Holz Reisecker ist an Qualität kaum zu überbieten.
Durch unsere Flexibilität können wir Ihnen stets sehr schnelle Liefertermine garantieren!

  • Eindrücke
  • Technische Daten
  • Dimensionen
  • Qualität
  • Sonderprofile
  • Einsatzbereiche

  • bei der Verpackung

  • die Verbindung zählt

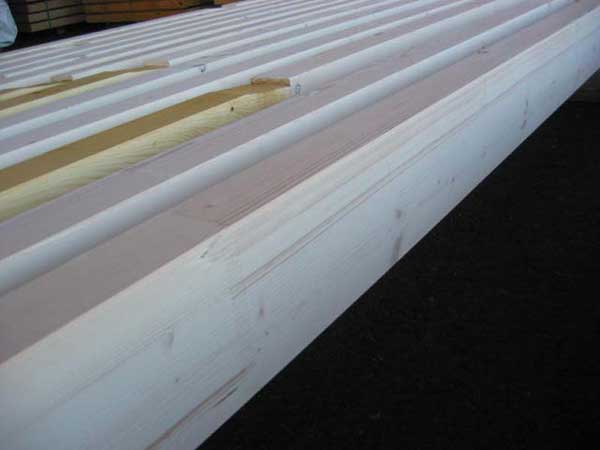

  • Keilzinkenstoß

  • 1
  • 2
  • 3
  • 4



  • Dimensionen von 6/6 cm bis 6/32 cm bzw. 16/16 cm bis 16/28 cm
  • Längen bis 22,7 m möglich
  • Fixmaß +/- 2 mm möglich
  • Kappungen von Stielen / Riegeln ab 1,9m Länge auf Fixlängen (+/- 2mm) bis 10,32m
  • Holzfeuchte 15% HF (+/- 3% Holzfeuchte) somit kein chemischer Holzschutz nötig
  • einheimische Holzarten gemäß DIN 1052 Fichte (FI) Tanne (TA) Kiefer (KI) Lärche (LAR)
  • Sortierung von Nadelholz nach der Tragfähigkeit (DIN 4074) für die Sortierklasse S 10, S13 auf Anfrage
  • Einschnitt erfolgt in Halb- oder Kreuzholz um eine erhöhte Rissbildung, Krümmung und Verdrehung beim technischen Trocknen zu vermeiden
  • Durch Keilzinkung nach EN 15497:2014 können Teilstücke in fast jeder beliebigen Länge durch die kraftschlüssige Verbindung hergestellt werden



Querschnitte in cm: Lärchen KVH®
b/h   8 10 12 14 16 18 20 22 24 26 28 30 32
6
8
10
12
14
16

    Standarddimensionen
    auf Anfrage



KVH®-NSI Paketware: Fichte 13m Länge
Dimension
b/h in cm
Stück p.
Paket
Stück p.
Lage
Lagen Volumen
in m³
Paketgröße
b/h in cm
6/8 48 12 4 2,995 96/24
6/10 50 10 5 3,900 100/30
6/12 45 9 5 4,212 108/30
6/14 49 7 7 5,351 98/42
6/16 42 7 6 5,242 112/36
6/18 36 6 6 5,054 108/36
6/20 35 5 7 5,460 100/42
6/22 35 5 7 6,006 110/42
6/24  28 4 7 5,242 96/42
6/26 28 4 7 5,678 104/42
6/28 24 4 6 5,242 112/36
6/30 24 4 6 5,616 120/36
6/32 21 3 7 5,242 96/42
Dimension
b/h in cm
Stück p.
Paket
Stück p.
Lage
Lagen Volumen
in m³
Paketgröße
b/h in cm
8/8 60 12 5 4,992 96/40
8/10 50 10 5 5,200 100/40
8/12  45 9 5 5,616 108/40
8/14 35 7 5 5,096 98/40
8/16 35 7 5 5,096 112/40
8/18 30 6 5 5,616 108/40
8/20  25 5 5 5,200 100/40
8/22  25 5 5 5,720 110/40
8/24 20 4 5 4,992 96/40
8/26 20 4 5 5,406 104/40
8/28 20 4 5 5,824 112/40
8/30 16 4 4 4,992 120/32
8/32 15 3 5 4,992 96/40
Dimension
b/h in cm
Stück p.
Paket
Stück p.
Lage
Lagen Volumen
in m³
Paketgröße
b/h in cm
10/10 40 10 4 5,200 100/40
10/12 36 9 4 5,616 108/40
10/14 28 7 4 5,096 98/40
10/16 28 7 4 5,824 112/40
10/18 24 6 4 5,616 108/40
10/20 20 5 4 5,200 100/40
10/22 20 5 4 5,720 110/40
10/24 16 4 4 4,992 96/40
10/26 16 4 4 5,408 104/40
10/28 16 4 4 4,368 112/40
10/30 12 4 3 4,680 120/30
10/32 12 3 4 4,992 96/40
Dimension
b/h in cm
Stück p.
Paket
Stück p.
Lage
Lagen Volumen
in m³
Paketgröße
b/h in cm
12/12 27 9 3 5,054 108/36
12/14 28 7 4 6,115 98/48
12/16 24 6 4 5,990 96/48
12/18 24 6 4 6,739 108/48
12/20 20 5 4 6,240 100/48
12/22 20 5 4 6,864 110/48
12/24 16 4 4 5,990 96/48
12/26 12 4 3 4,867 104/36
12/28 12 4 3 5,242 112/36
12/30 12 4 3 5,616 120/36
12/32 12 3 4 5,990 96/48
Dimension
b/h in cm
Stück p.
Paket
Stück p.
Lage
Lagen Volumen
in m³
Paketgröße
b/h in cm
14/14 21 7 3 5,351 98/42
14/16 18 6 3 5,242 96/42
14/18 18 6 3 5,897 108/42
14/20 15 5 3 5,460 100/42
14/22 15 5 3 6,006 110/42
14/24 12 4 3 4,867 96/42
14/26 12 4 3 5,678 104/42
14/28 12 4 3 6,115 112/42
Dimension
b/h in cm
Stück p.
Paket
Stück p.
Lage
Lagen Volumen
in m³
Paketgröße
b/h in cm
16/16 18 6 3 5,990 96/48
16/18 18 6 3 6,739 108/48
16/20 15 5 3 6,240 100/48
16/22 15 5 3 6,864 110/48
16/24 12 4 3 5,990 96/48
16/26 12 4 3 6,489 104/48
16/28 12 4 3 6,988 112/48



Zur Sicherung einer möglichst hohen und gleichbleibenden Qualität wird unser KVH®-WERK durch neutrale Prüfinstitute fremdüberwacht. Unsere Konstruktionsvollhölzer haben klar definierte Eigenschaften die den hohen Anforderungen der Bauherren, Planer und Ausführenden in jeder Hinsicht gerecht werden.



Qualitätsmerkmal

KVH®-Sicht

KVH®-Nicht Sicht

Anmerkung

Sortierklasse nach ÖNORM DIN 4074-1

Mindestens S10TS &

C 24

Mindestens S10TS &

C 24

-

Holzfeuchtigkeit

15 +/- 3%

15 +/- 3%

Die definierte Holzfeuchtigkeit ist die Voraussetzung für einen weitreichenden Verzicht auf vorbeugenden chemischen Holzschutz, ggf. auch Voraussetzung für die Herstellung von Keilzinkenverbindungen.

Einschnittart

Kerngetrennt nach Absprache kernfrei

Kerngetrennt

Kerngetrennt: Da die Markröhre bei einem Baumstamm nicht zwingend in der Mitte verläuft, wird kerngetrennt wie folgt definiert: Bei einem ideal gewachsenem Stamm würde die Markröhre bei zweistieligem Einschnitt durchschnitten

Baumkante

nicht zulässig

ÖNORM DIN 4074-1

-

Maßhaltigkeit des Querschnitts

DIN EN 336 Maßhaltigkeitsklasse 2:

b≤100mm:+/-1mm

b>100mm:+/-1,5mm

DIN EN 336 Maßhaltigkeitsklasse 2:

b≤100mm:+/-1mm

b>100mm:+/-1,5mm

Die Maßhaltigkeit für die Längenabmessungen ist zu vereinbaren.

Ästigkeit

S10: A≤2/5

S10: A≤2/5

Die Ästigkeit (A) wird nach ÖNORM DIN 4074-1 ermittelt.

Rindeneinschluss

Nicht zulässig

ÖNORM DIN 4074-1

-

Risse, radiale Schwindrisse (Trockenrisse)

ÖNORM DIN 4074-1

ÖNORM DIN 4074-1

-

Verfärbungen

Nicht zulässig

ÖNORM DIN 4074-1

-

Insektenbefall

Nicht zulässig

ÖNORM DIN 4074-1

-

Verdrehung

-

-

Das zulässige Maß der Verdrehung wird nicht näher definiert, da bei Einhaltung aller anderen Kriterien keine untolerierbaren Verdrehungen zu erwarten sind.

Längskrümmung

bei kerngetrenntem Einschnitt ≤8mm/2m

bei kerngetrenntem Einschnitt ≤8mm/2m

ÖNORM DIN 4074-1

Bearbeitung der Enden

rechtwinklig gekappt

rechtwinklig gekappt

-

Oberflächenbeschaffenheit

gehobelt und gefast

egalisiert und gefast

-

Keilzinkung

EN 15497:2014

EN 15497:2014

-

Besonderheiten KVH® Holz Reisecker

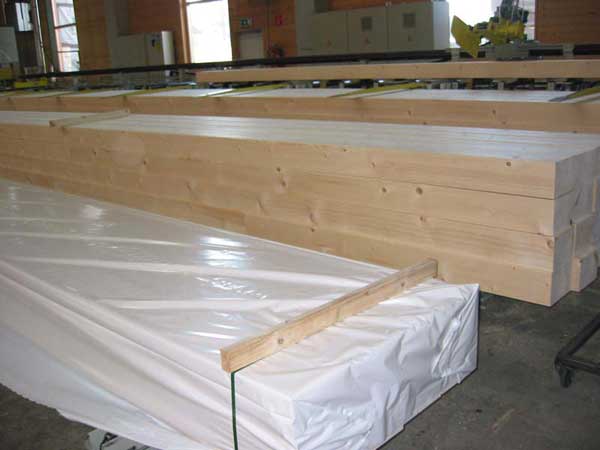

Verpackung

paketweise dreiseitig foliert

paketweise dreiseitig foliert

-

Signierung

schmalseitig einsatzsigniert

schmalseitig fortlaufend signiert

-



Aus dem produzierten Konstruktionsvollholz werden direkt in der Firma Holz Reisecker weitere Produkte für Spezialanwendungen erzeugt. Natürlich gelten auch hier die KVH® Eigenschaften und Qualitätskriterien. Alles in KVH®-SI oder KVH®-NSI Oberflächengüte und zur gewohnt hohen Holz Reisecker Produktqualität. Das profilierte KVH® kann für Wand-, Decken-, Dachkonstruktionen oder auch für den traditionellen Blockhausbau verwendet werden. Detailzeichnungen der möglichen Profile erhalten Sie von unseren Mitarbeitern.

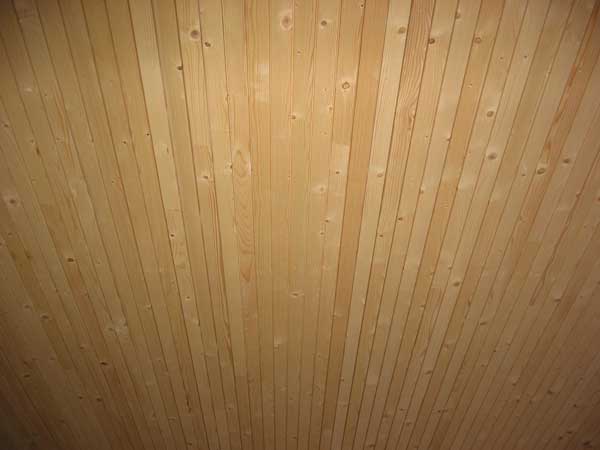

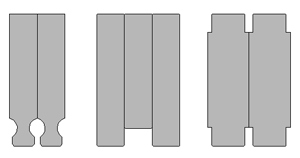

Brettstapeldecke


  • Querschnitte von 60/80-160/280mm
  • Sonderlängen bis 22,6m
  • verschiedene Profile möglich
  • nur auftragsbezogene Elementfertigung

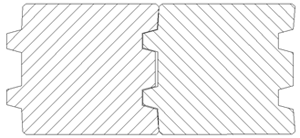

Keilnutprofile


  • Querschnitte von 60/80-160/280mm
  • Sonderlängen bis 22,6m
  • nur auftragsbezogene Fertigung

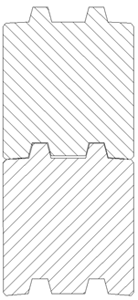

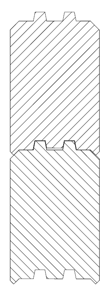

Blockhausprofile


  • Querschnitte von 60/80-160/280mm
  • Sonderlängen bis 22,6m
  • Deckmaßverlust: 15mm, 16mm
  • nur auftragsbezogene Fertigung

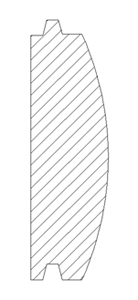

Rundblockwandprofil


  • Querschnitt ca. 60/200mm
  • Sonderlängen bis 22,6m
  • nur auftragsbezogene Fertigung

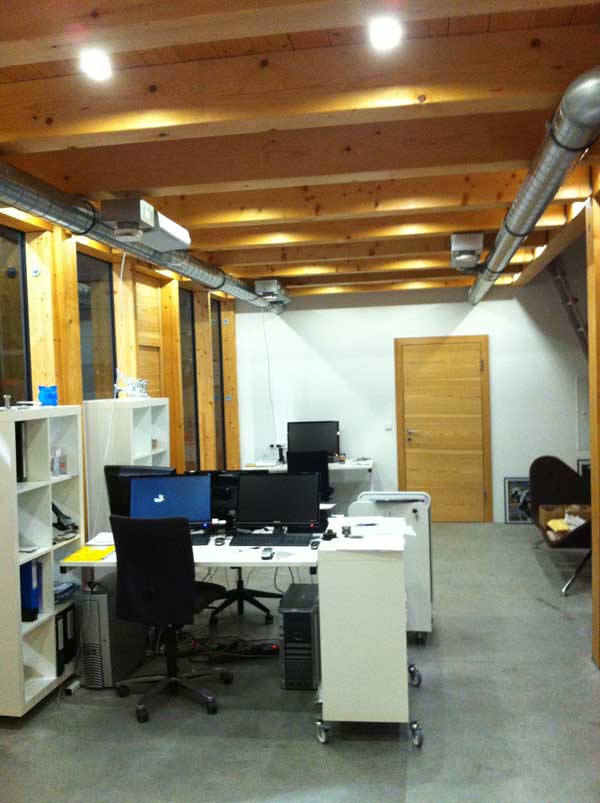

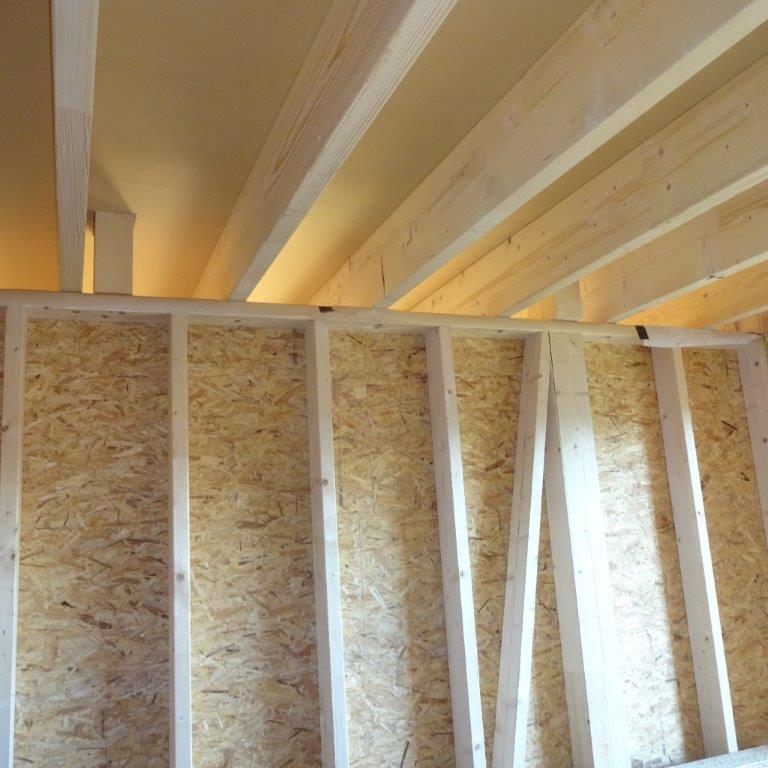

  • Wände und Decken
  • Dach mit Stützen/Stielen
  • Gurte und Schwellen
  • Deckenbalken und Sparren
  • Konstruktive Zwecke wie z.B. Pergolen, Elementskonstruktionen, Messebauten, etc.

  • Wände

  • Innenräume

  • Brettstapeldecke
